안녕하세요? 윤홍준 강사입니다.

해당 문제는 단상3선식으로써

전원이 되는 단상변압기의 중성점으로부터의 중성선을 인출하고 두 외선과 함께 3개의 전선으로

부하에 전력을 공급하는 방식입니다.

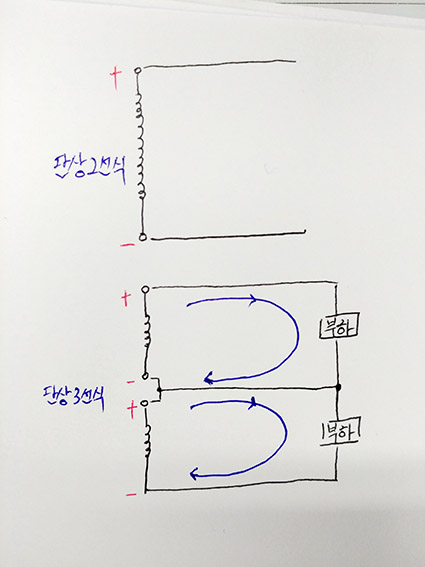

해당부분의 이해를 돕기 위해서 그림을 그려 첨부해드렸습니다.

문제에서 왼쪽부분이 그림과 같이 연결되었다고 생각하시면 이해가 쉬우실듯합니다~

단상3선식은 2종의 전압을 얻을 수 있기에  사용합니다.

• 첨부파일

  • 답변0.jpg
