안녕하세요?^^  윤홍준 강사입니다.



회원님 말씀대로 타임챠트를 통해 논리식을 구하는 방법의 경우 절대 쉽지 않습니다~

따라서 해당 문제와 같이 간단한 경우에는 가능하지만 다를 경우 더욱 어렵게 느끼시리라 생각됩니다.

자 그렇다면 그나마 쉽게 접근하는 방법을 설명드리겠습니다.

우선 타임챠트를 보고 유접점을 그려보면됩니다.

먼저 해당 타임챠트를 보시면 입력이 2개 출력이 2개입니다. 이 말은 한 유접점 회로에 두개가 이어져있다는

뜻입니다.

그렇다면 최초에는 X1-a 접점은 A에 대해서 직렬로, X2-a 접점은 B에 직렬로 연결이 되겠죠~?

자 그런데 여기서 타임챠트를 보시면 X1이 동작하여 A가 동작중에  X2가 동작하면 원래는 B가 동작해야하는데

동작을 하지 않는다는 표현을 해주어야 합니다. 한마디로 무언가가 가로막고 있어야한다는 뜻이므로

서로가 인터록 관계에 있다는 뜻입니다. 또한 각각의 출력이 있기 때문에 출력을 이용하여 인터록을 걸어주시면됩니다.

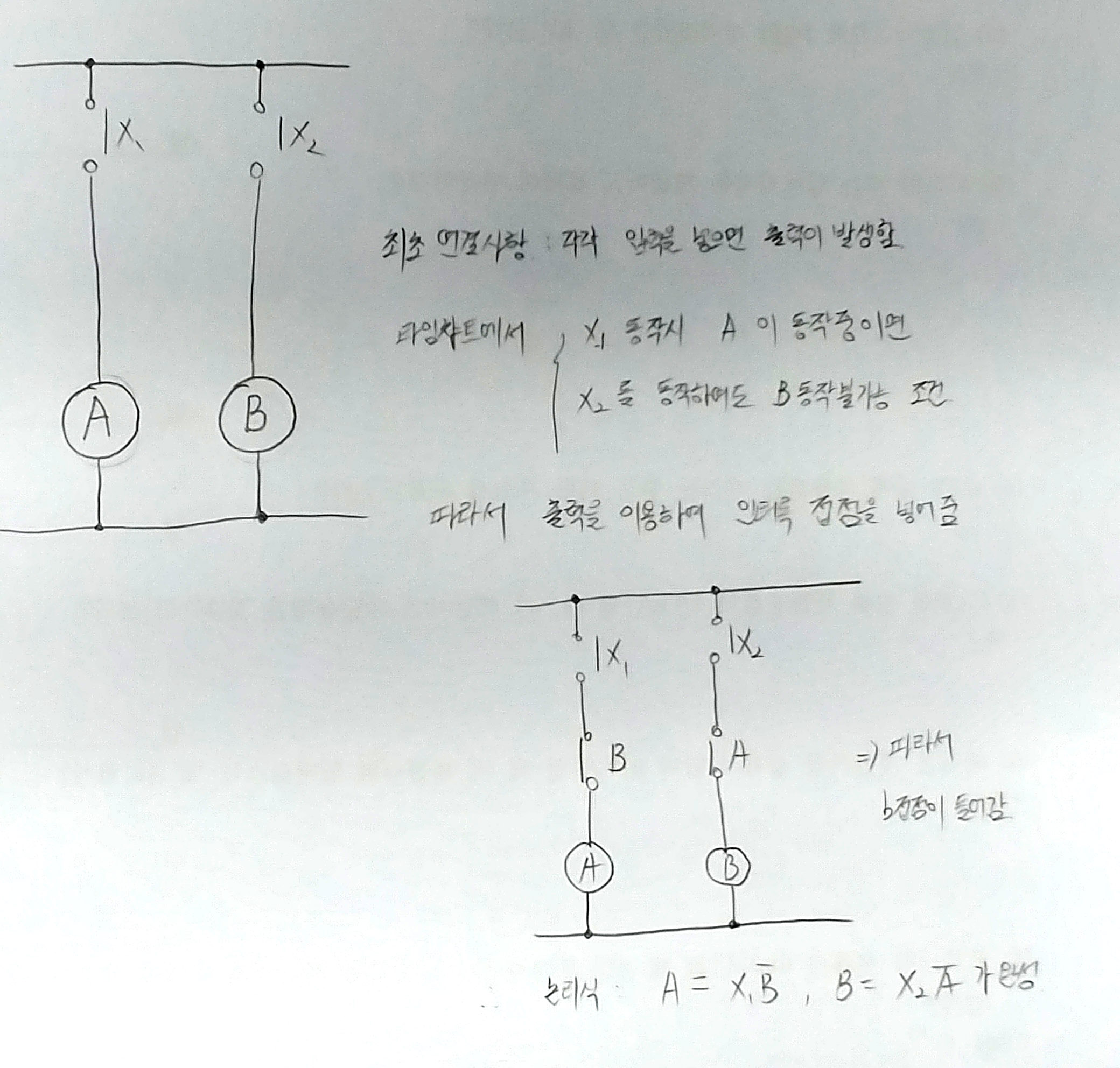

아래의 그림을 통해 조금이나마 이해가 되셨으면 좋겠습니다^^

타임챠트를 이용해서 역으로 추리하는 문제에는 간단한 인터록회로 또는 배타적논리합 등 저희 교재에 나온

유접점회로 내에서 주로 출제되고 있습니다. 너무 걱정하지 않으셔도됩니다.~

교재의 오타부분은 오타가 맞습니다~! 공지사항의 정오표를 확인해주시면 감사드리겠습니다^^

언제든 궁금하신 사항은 게시판에 남겨주시면 빠른답변드리겠습니다.

감사합니다.
